Pour en savoir plus sur une entité, telle qu’un commerce, utilisez l’outil Expand (Étendre)
ou Filtered Expand (Étendre avec filtrage)
pour ajouter ses relations et entités associées (avec notamment les employés, entrepôts, fournisseurs et véhicules de transport) au diagramme de liens à partir de son graphe de connaissances associé.
Si vous utilisez l’un ou l’autre de ces outils pour ajouter un contenu à un diagramme de liens, l’opération est exécutée à partir des entités actuellement sélectionnées dans le diagramme de liens. Elle étend le contenu d’un diagramme de liens en effectuant des requêtes sur le graphe de connaissances pour obtenir les relations qui sont immédiatement connectées aux entités sélectionnées. Les relations extraites et leurs entités associées sont ajoutées au diagramme de liens si elles n’y sont pas déjà présentes. Il en résulte que toutes les entités sélectionnées sont étendues d’un degré (ou saut) pour afficher leurs entités voisines les plus proches et les relations entre elles.
Étendre une entité à l’aide de toutes les relations
Si vous utilisez l’outil Expand (Étendre) pour ajouter un contenu à un diagramme de liens, l’opération est exécutée à partir de toutes les entités sélectionnées. Toutes les relations de tous les types pour toutes les entités sélectionnées sont évaluées. Les relations et les entités associées sont ajoutées au diagramme de liens, que les entités sélectionnées occupent ou non l’origine ou la destination de la relation.
Pour étendre une entité à l’aide de toutes les relations, procédez comme suit :

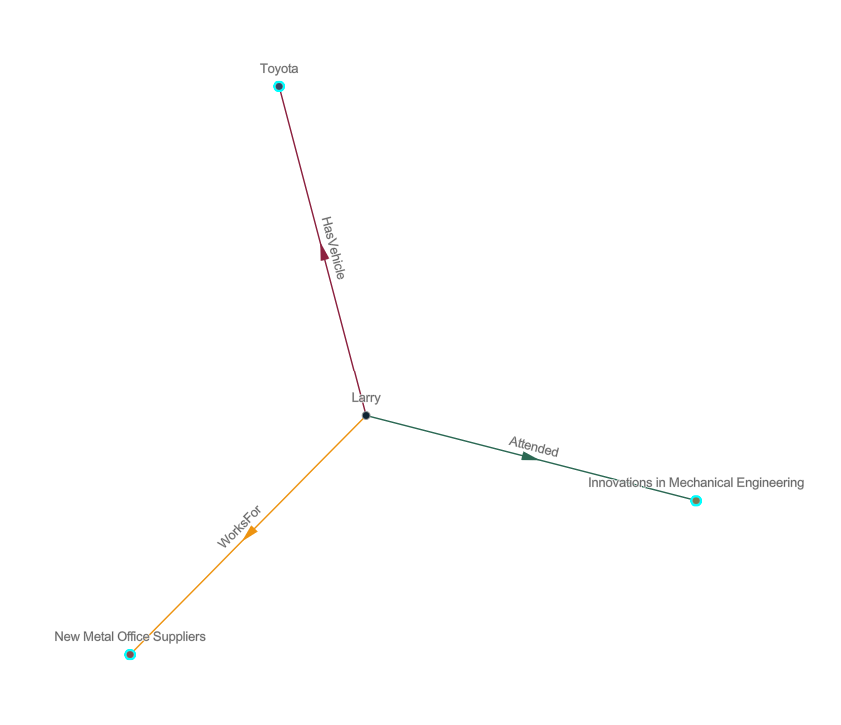

- Sélectionnez les entités et relations à étendre dans le diagramme de liens.
- Cliquez sur Analysis Tools (Outils d’analyse) dans la barre d’outils contextuelle.
- Cliquez sur Expand (Étendre) dans le menu déroulant.

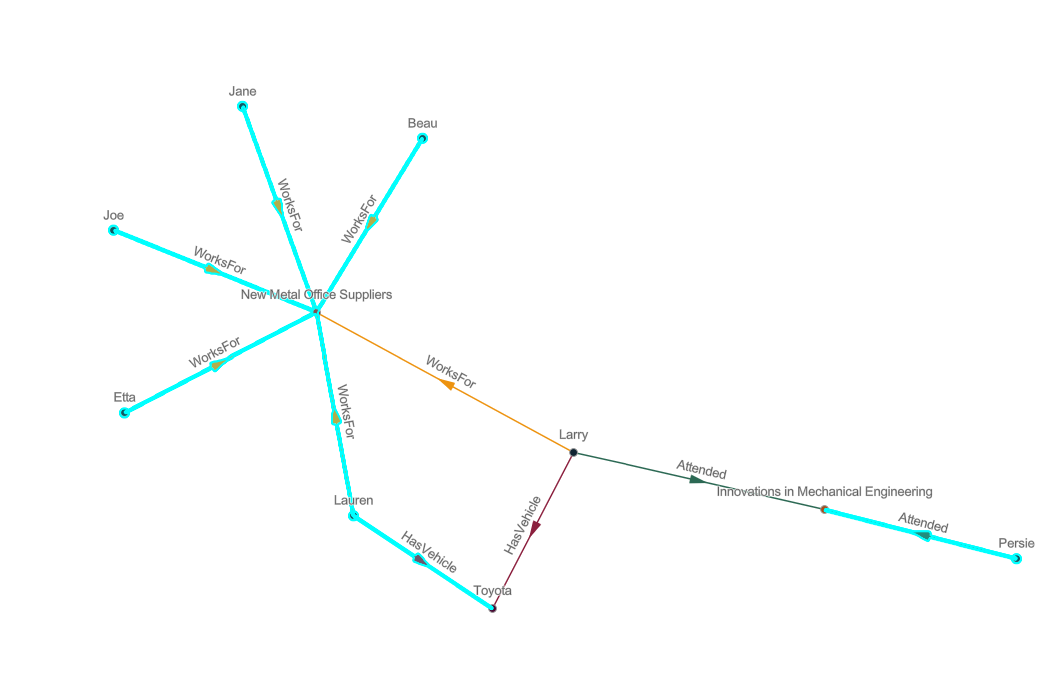

Les éléments de graphe sélectionnés initialement sont désélectionnés. Les relations et les entités associées qui sont identifiées par l’opération d’extension sont ajoutées au diagramme de liens et sélectionnées. Ainsi, vous pouvez de nouveau cliquer sur Expand (Étendre) pour procéder à l’extension d’un degré supplémentaire à partir des entités nouvellement ajoutées.
- Éventuellement, effacez la sélection et faites un zoom avant pour explorer les relations ajoutées.
Étendre une entité à l’aide de relations spécifiques
L’outil Filtered Expand (Étendre avec filtrage) fonctionne de la même manière que l’outil Expand (Étendre), à ceci près qu’il permet d’étendre des types de relation de manière sélective. Si vous utilisez cet outil, la fenêtre Filtered Expand (Étendre avec filtrage) apparaît et répertorie tous les types de relation qui peuvent être ajoutés pour les entités sélectionnées. Vous pouvez choisir les types de relations spécifiques à ajouter au diagramme de liens. Par exemple, si un magasin est sélectionné dans le diagramme de liens, vous pouvez n’examiner que les relations HasSupplier et ajouter des entités supplier au diagramme de liens.
Pour étendre une entité à l’aide de relations spécifiques, procédez comme suit :
- Sélectionnez les entités et relations à étendre dans le diagramme de liens.

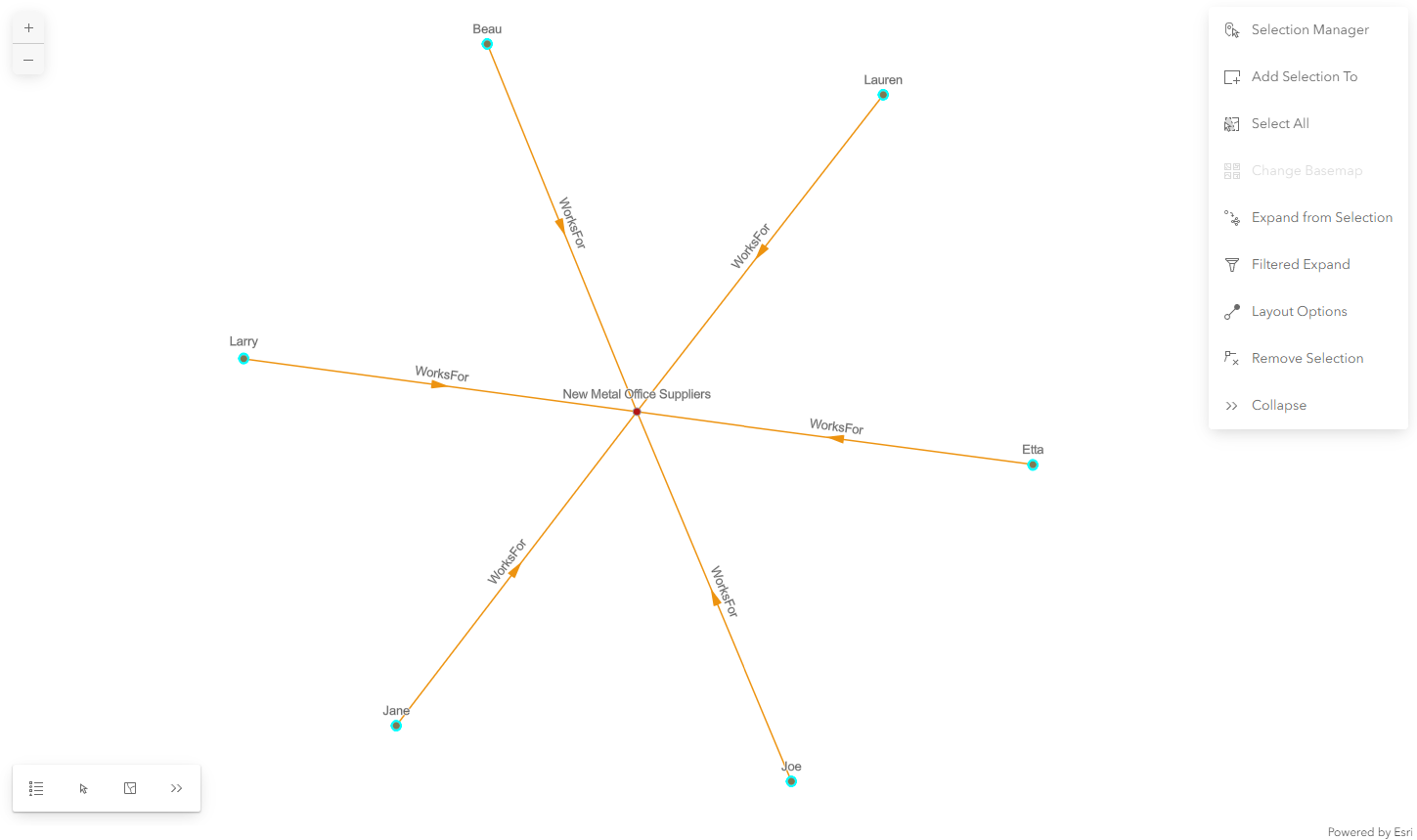

Les éléments graphiques sont sélectionnés dans le diagramme de liens.
- Cliquez sur Analysis Tools (Outils d’analyse) dans la barre d’outils contextuelle.
- Cliquez sur Filtered Expand (Étendre avec filtrage) dans le menu déroulant.

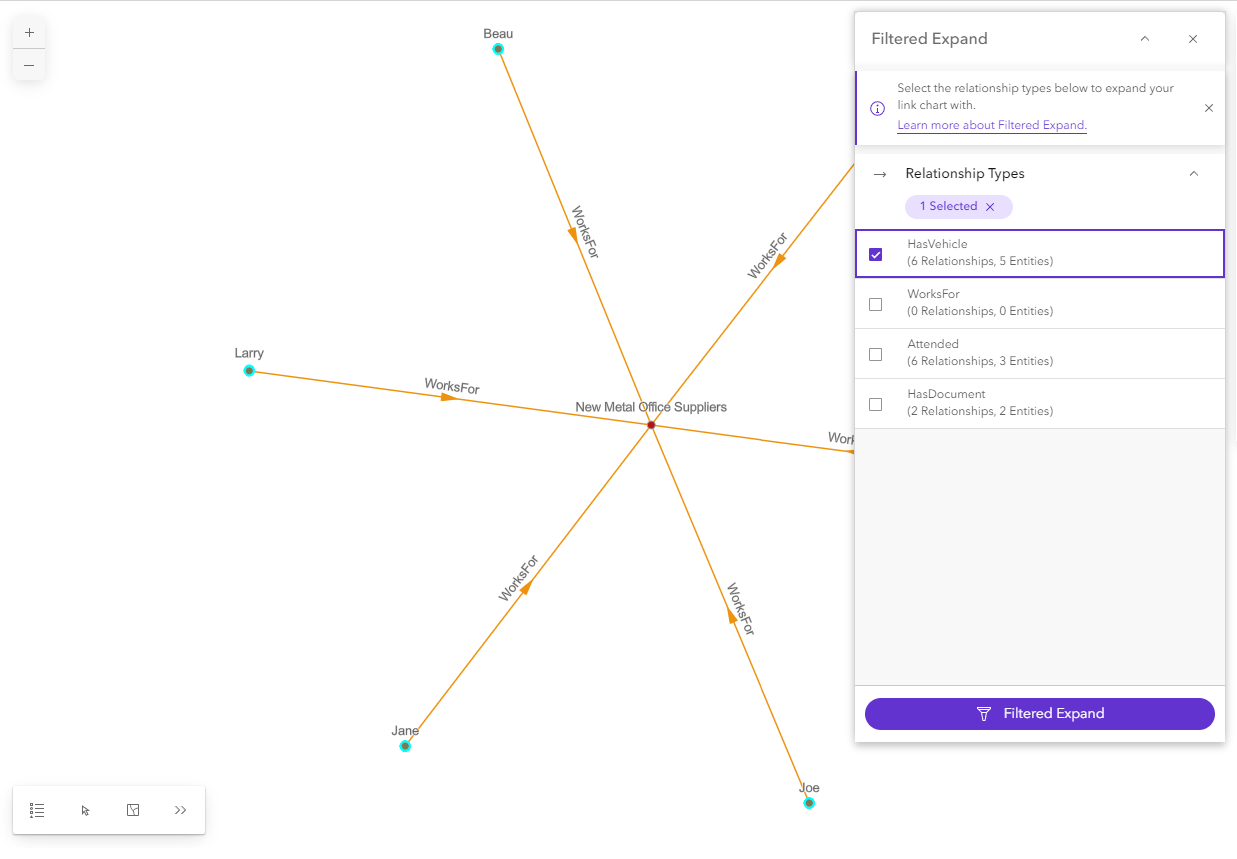

La fenêtre Filtered Expand (Étendre avec filtrage) apparaît.
Tous les types de relations pouvant être ajoutés au diagramme de liens pour les entités sélectionnées sont répertoriés. Pour chaque type de relation, la fenêtre indique le nombre d’instances de cette relation pouvant être ajoutées au diagramme de liens pour les entités sélectionnées. Elle indique également le nombre d’entités associées ajoutées au diagramme de liens si ces relations sont ajoutées.
- Cliquez sur les types de relations à utiliser lors de l’extension des entités sélectionnées.
- Cliquez sur le bouton Filtered Expand (Étendre avec filtrage) dans la partie inférieure de la fenêtre.

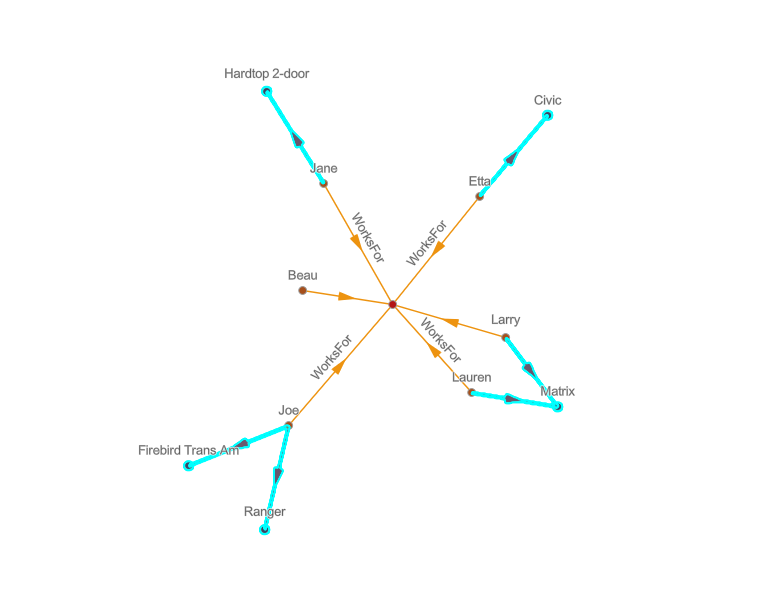

Les éléments de graphe sélectionnés initialement sont désélectionnés. Les relations et les entités associées qui sont identifiées par l’opération d’extension avec filtrage sont ajoutées au diagramme de liens et sélectionnées.
Si des relations existent entre les entités ajoutées, elles ne sont pas ajoutées automatiquement.
- Utilisez éventuellement le gestionnaire de sélection ou effacez la sélection et effectuez un zoom avant pour explorer les relations ajoutées.
La fenêtre Filtered Expand (Étendre avec filtrage) reste ouverte. Si les entités et relations demeurent sélectionnées dans le diagramme de liens, les types de relations affichés dans la fenêtre sont mis à jour pour refléter ceux auxquels les entités actuellement sélectionnées participent.
